1、前言

随着軸承磨削加工的高精度化、高速化、智能化、柔性化、綠色化的發展趨勢[1]，同時也爲了适應用戶和市場對

軸承産品品質變化的要求，提高産品在磨削加工過程中的質量管控，保證産品質量穩定，有必要基于三菱簡易數

控平台對汽車圓錐滾子軸承磨削參數加以固化。

2、 汽車圓錐滾子軸承自動化生産連線簡介

以高端汽車軸承公司自動磨裝連線中的A1外圈生産線爲例， A1外圈生産線磨削工序爲：

A1生産連線磨床設備由浙江生産，其中粗磨外圈滾道、終磨外圈外徑、超精外圈滾道和外圈外徑抛光設備采用的

是三菱簡易數控平台。

3 、三菱簡易數控平台簡介及其對磨削參數固化的方法

3.1 三菱簡易數控平台簡介

三菱簡易數控平台中的可編程控制器采用的是三菱Q系列，該系列PLC的基本組成包括電源模塊、CPU模塊、

基闆、I/O模塊等。三菱Q系列PLC可以實現多CPU模塊在同一基闆上的安裝，通過擴展基闆與I/O模塊可以增

加I/O點數，通過擴展儲存器卡可增加程序儲存器容量 。

3.2 三菱簡易數控平台配備

爲了簡化操作、節省成本，使用了一台型号爲Q00UJ-S8的PLC來實現磨床的控制要求, 其配有數字量輸入模塊

QX40、數字量輸出模塊QY10[4]、模拟量輸出模塊Q64DAN和定位模塊QD75P2[5], 系統的伺服驅動器采用三菱

MR-E200A-KH003，一台三菱E740變頻器用于驅動工件軸電機，砂輪電主軸采用一台30kW華拓變頻器驅動，觸

摸屏采用三菱GT12-70VLTN。3.3 基于三菱簡易數控對磨削參數固化的方法采用編程軟件GT Designer3 傳輸

觸摸屏程序，以觸摸屏編程軟件GT Designer3 爲例，如圖 1 所示，先點擊左邊的“安全等級” 選項。

                                    圖 1 點擊“安全等級” 選項

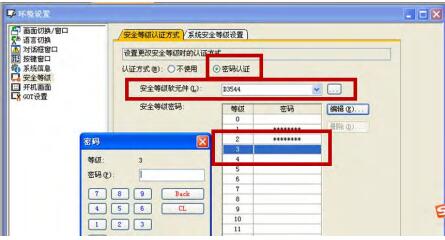

彈出如圖 2 所示的對話框，輸入要進行安全加密的軟元件地址号，認證方式選擇密碼認證。選中後，會顯示畫

面的安全等級值的軟元件，可以在 0 至 15 的等級範圍内設置安全等級密碼，安全等級數值越大代表安全等級

越高，“安全等級0”代表不設置安全功能，“安全等級 1”代表安全等級低，“安全等級15”代表安全等級高。

                                          圖 2 設置驗證密碼

“安全等級1”的密碼下發給生産線的操作者用于設備的基本操作；“安全等級2”的密碼授權給作業區中的作業

長；“安全等級3”的密碼授權給工藝員；“安全等級4”的密碼授權給設備維修人員和設備技術員。

這裏我們選擇“安全等級3”進行磨削參數固化加密設置。

輸入要設定的密碼，點擊“确定”，這樣“安全等級3”的密碼就設置好了。以後操作者要對磨削參數安全等級

爲3部分修改，就要聯系工藝員進行确認，否則就無法對其修改，加強在生産過程中對磨削工藝參數的管控。 通

過此種方式實現了基于三菱簡易數控對磨削參數進行固化的目的。

4、結束語

本文提出基于三菱簡易數控，對汽車圓錐滾子軸承磨削參數進行固化并且給出了具體操作方法。 該改進的應用，

避免了以往在軸承套圈磨削加工中操作人員可以任意更改工藝參數的現象，保證了軸承套圈磨削的精度和産品質

量的穩定性，同時使軸承套圈磨削變得更加簡單化、智能化。
